Antennenplatinen sind entscheidende Komponenten moderner drahtloser Kommunikationssysteme und ermöglichen das effiziente Senden und Empfangen elektromagnetischer Wellen. Als führender Anbieter von Antennenleiterplatten wissen wir, wie wichtig es ist, bestimmte Designprinzipien einzuhalten, um eine optimale Leistung sicherzustellen. In diesem Blog werden wir die wichtigsten Designprinzipien für eine Antennenplatine untersuchen.
1. Überlegungen zur elektrischen Leistung
Impedanzanpassung
Eines der grundlegenden Designprinzipien einer Antennenplatine ist die Impedanzanpassung. Die Impedanz ist ein Maß für den Widerstand, den ein Stromkreis dem Wechselstromfluss entgegensetzt. Wenn die Impedanz der Antenne und der Leiterplatte nicht übereinstimmen, kann ein erheblicher Teil des gesendeten oder empfangenen Signals zurückreflektiert werden, was zu einer verringerten Effizienz führt.

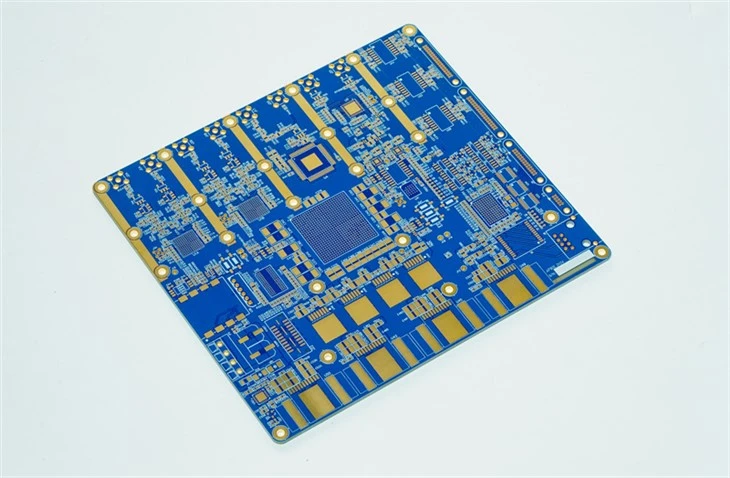

Um eine Impedanzanpassung zu erreichen, wählen wir die Materialien und Leiterbahnbreiten auf der Leiterplatte sorgfältig aus. Zum Beispiel mit aHochpräzise hybride dielektrische Leiterplattekann dabei helfen, die gewünschten Impedanzwerte zu erreichen. Diese Leiterplatten sind mit präzisen Dielektrizitätskonstanten ausgestattet, die für die Steuerung der Impedanz der Übertragungsleitungen auf der Leiterplatte unerlässlich sind.
Signalintegrität
Die Aufrechterhaltung der Signalintegrität ist ein weiterer wichtiger Aspekt beim Design von Antennenplatinen. Unter Signalintegrität versteht man die Fähigkeit eines Signals, ohne nennenswerte Verschlechterung durch einen Schaltkreis zu wandern. In Antennenplatinen können Faktoren wie elektromagnetische Interferenzen (EMI), Übersprechen und Signaldämpfung die Signalintegrität beeinträchtigen.
Um EMI zu minimieren, verwenden wir geeignete Erdungstechniken und Abschirmungen. Die Erdung trägt dazu bei, einen Pfad mit niedriger Impedanz für den Rückstrom bereitzustellen, wodurch das Risiko elektromagnetischer Strahlung verringert wird. Eine Abschirmung kann erreicht werden, indem leitfähige Materialien verwendet werden, um empfindliche Komponenten auf der Leiterplatte zu umschließen.
Übersprechen, d. h. Interferenzen zwischen benachbarten Signalspuren, kann durch Vergrößerung des Abstands zwischen den Spuren und Verwendung geeigneter Routing-Techniken reduziert werden. Für Hochfrequenzanwendungen verwenden wir häufigMikrowellen-Hochfrequenz-PCB, die darauf ausgelegt sind, Übersprechen und Signaldämpfung bei hohen Frequenzen zu minimieren.
2. Überlegungen zum mechanischen Design
Größe und Formfaktor
Größe und Formfaktor der Antennenplatine sind wichtige Designaspekte, insbesondere bei Anwendungen mit begrenztem Platzangebot. Wir müssen die Platine so gestalten, dass sie in den verfügbaren Raum passt und gleichzeitig ihre elektrische Leistung beibehält.
In einigen Fällen müssen wir möglicherweise ein mehrschichtiges Platinendesign verwenden, um die Gesamtgröße der Leiterplatte zu reduzieren. Zum Beispiel einPTFE-Mehrschichtplatinekann zum Stapeln mehrerer Schaltungsschichten verwendet werden, was ein kompakteres Design ermöglicht. Diese Leiterplatten bestehen aus PTFE (Polytetrafluorethylen), das hervorragende elektrische Eigenschaften aufweist und für Hochfrequenzanwendungen geeignet ist.
Wärmemanagement
Antennenplatinen können im Betrieb Wärme erzeugen, insbesondere bei Hochleistungsanwendungen. Übermäßige Hitze kann die Leistung und Zuverlässigkeit der Komponenten auf der Platine beeinträchtigen. Daher ist ein ordnungsgemäßes Wärmemanagement unerlässlich.
Wir verwenden verschiedene Techniken für das Wärmemanagement, wie z. B. die Verwendung von Kühlkörpern, thermischen Durchkontaktierungen und Materialien mit hoher Wärmeleitfähigkeit. Kühlkörper sind passive Kühlgeräte, die dabei helfen, die Wärme von den Komponenten abzuleiten. Thermal Vias sind kleine Löcher in der Leiterplatte, die die Wärmeübertragung von einer Schicht zur anderen ermöglichen. Zur Verbesserung der Wärmeübertragung können im Platinendesign Materialien mit hoher Wärmeleitfähigkeit wie Kupfer verwendet werden.
3. Materialauswahl
Dielektrische Materialien
Die Wahl des dielektrischen Materials ist entscheidend für die Leistung einer Antennenplatine. Dielektrische Materialien haben einen erheblichen Einfluss auf die elektrischen Eigenschaften der Platine, wie z. B. die Dielektrizitätskonstante, den Verlustfaktor und den thermischen Ausdehnungskoeffizienten.
Für Hochfrequenzanwendungen verwenden wir häufig Materialien mit niedriger Dielektrizitätskonstante und niedrigem Verlustfaktor. PTFE ist eine beliebte Wahl für Hochfrequenzantennenplatinen, da es eine niedrige Dielektrizitätskonstante (ca. 2,1) und einen niedrigen Verlustfaktor aufweist, was zur Reduzierung der Signaldämpfung beiträgt.
Leitfähige Materialien
Auch die auf der Leiterplatte verwendeten leitfähigen Materialien spielen eine wichtige Rolle für deren Leistung. Aufgrund seiner hohen elektrischen Leitfähigkeit und relativ geringen Kosten ist Kupfer das am häufigsten verwendete leitfähige Material.
Wir stellen sicher, dass das auf unseren Leiterplatten verwendete Kupfer eine hohe Reinheit und eine glatte Oberflächenbeschaffenheit aufweist. Eine glatte Oberflächenbeschaffenheit trägt dazu bei, den Skin-Effekt zu reduzieren, d. h. die Tendenz eines Wechselstroms, bei hohen Frequenzen in der Nähe der Oberfläche eines Leiters zu fließen.
4. Überlegungen zur Herstellung
Design for Manufacturability (DFM)
Design for Manufacturability ist ein wichtiger Grundsatz beim Design von Antennenleiterplatten. Dabei geht es darum, die Platine so zu gestalten, dass sie einfach und kostengünstig hergestellt werden kann.
Wir befolgen die DFM-Richtlinien, um sicherzustellen, dass die Platine mit Standardfertigungsprozessen hergestellt werden kann. Dazu gehören Überlegungen wie Leiterbahnbreiten, Abstände zwischen Leiterbahnen und die Größe der Durchkontaktierungen. Durch die Einhaltung der DFM-Richtlinien können wir die Herstellungszeit und -kosten reduzieren und gleichzeitig die Qualität des Endprodukts verbessern.
Prüfung und Qualitätskontrolle
Nach der Herstellung der Antennenplatine ist eine gründliche Prüfung und Qualitätskontrolle unerlässlich. Wir verwenden verschiedene Testmethoden wie Impedanztests, Signalintegritätstests und thermische Tests, um sicherzustellen, dass die Platine die erforderlichen Spezifikationen erfüllt.
Qualitätskontrollmaßnahmen werden in jeder Phase des Herstellungsprozesses umgesetzt, von der Rohstoffinspektion bis zur Endproduktprüfung. Dies trägt dazu bei, dass die von uns gelieferten Antennenplatinen von hoher Qualität und Zuverlässigkeit sind.
Abschluss
Zusammenfassend lässt sich sagen, dass das Design einer Antennenplatine eine sorgfältige Berücksichtigung verschiedener Faktoren erfordert, darunter elektrische Leistung, mechanisches Design, Materialauswahl und Herstellung. Durch die Einhaltung der in diesem Blog beschriebenen Designprinzipien können wir sicherstellen, dass unsere Antennenplatinen optimale Leistung und Zuverlässigkeit bieten.
Wenn Sie hochwertige Antennenplatinen benötigen, laden wir Sie ein, uns für die Beschaffung und weitere Gespräche zu kontaktieren. Unser Expertenteam unterstützt Sie gerne dabei, die besten Lösungen für Ihre spezifischen Anforderungen zu finden.
Referenzen
- „Antenna Engineering Handbook“, vierte Auflage, von John L. Volakis
- „High-Speed Digital Design: A Handbook of Black Magic“ von Howard Johnson und Martin Graham
- „Printed Circuit Board Design: Layout and Manufacturing“ von Douglas Brooks
