Die Auswahl der geeigneten Oberflächenbeschaffenheit für eine Hybrid-Dielektrikum-Leiterplatte ist eine entscheidende Entscheidung, die sich erheblich auf die Leistung, Zuverlässigkeit und Kosten Ihrer elektronischen Produkte auswirken kann. Als Lieferant von Hybrid-Dielektrikum-Leiterplatten habe ich aus erster Hand gesehen, wie die richtige Oberflächenbeschaffenheit über Erfolg oder Misserfolg eines Projekts entscheiden kann. In diesem Blogbeitrag gebe ich einige Einblicke, wie Sie die beste Oberflächenbeschaffenheit für Ihre spezifischen Anforderungen auswählen können.
Hybrid-dielektrische Leiterplatten verstehen

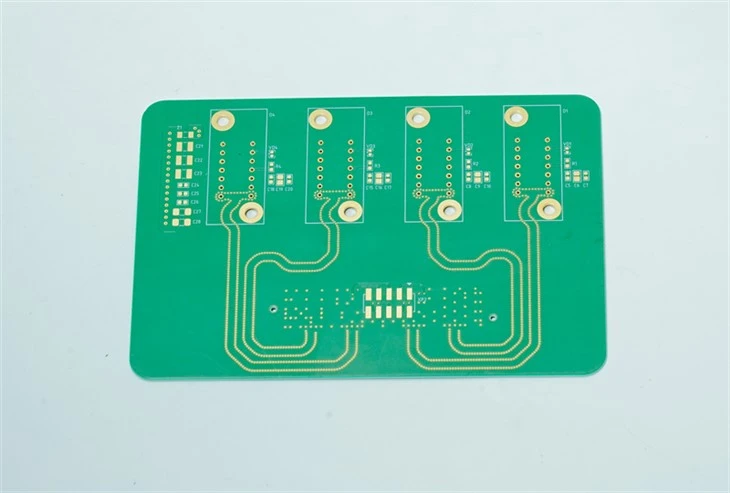

Bevor wir uns mit der Oberflächenveredelung befassen, werfen wir einen kurzen Blick darauf, was Hybrid-Dielektrikum-Leiterplatten sind. Diese Platinen kombinieren verschiedene dielektrische Materialien, um spezifische elektrische Eigenschaften zu erreichen, wie z. B. Hochfrequenzleistung, geringe Verluste und Wärmemanagement. Sie werden häufig in Anwendungen wie verwendetVerstärker-HochfrequenzplatineUndHochfrequenz-Wärmemanagement-Leiterplatte. Mehr darüber erfahren Sie auf unseremHybride dielektrische LeiterplatteSeite.
Warum die Oberflächenbeschaffenheit wichtig ist
Die Oberflächenbeschaffenheit einer Leiterplatte erfüllt mehrere wichtige Funktionen. Es schützt die Kupferleiterbahnen vor Oxidation und Korrosion, bietet eine lötbare Oberfläche für die Komponentenbefestigung und kann die elektrische Leistung der Platine verbessern. Unterschiedliche Oberflächenveredelungen haben unterschiedliche Eigenschaften. Daher ist die Wahl der richtigen Oberflächenveredelung von entscheidender Bedeutung, um die langfristige Zuverlässigkeit und Funktionalität Ihrer Leiterplatte sicherzustellen.
Gängige Oberflächenbeschaffenheiten für hybriddielektrische Leiterplatten
1. HASL (Hot Air Solder Leveling)
HASL ist eine der ältesten und am weitesten verbreiteten Oberflächenveredelungen. Dabei wird die Leiterplatte mit einer Schicht geschmolzenen Lots überzogen und anschließend die Oberfläche mit Heißluft geglättet. Diese Oberfläche ist relativ kostengünstig und bietet eine gute Lötbarkeit. Es hat jedoch einige Nachteile. Die unebene Oberfläche kann den Einsatz von Fine-Pitch-Komponenten erschweren, und der Hochtemperaturprozess kann in einigen Fällen zu Verformungen führen.
2. ENIG (Electroless Nickel Immersion Gold)
ENIG ist eine beliebte Wahl für High-End-Anwendungen. Es besteht aus einer auf dem Kupfer abgeschiedenen Nickelschicht, gefolgt von einer dünnen Goldschicht. Das Nickel bildet eine Barriere gegen die Diffusion von Kupfer und das Gold bietet eine hervorragende Korrosionsbeständigkeit und Lötbarkeit. ENIG hat eine ebene Oberfläche, die sich ideal für Fine-Pitch-Komponenten eignet. Allerdings ist es teurer als HASL und kann bei unsachgemäßer Kontrolle zu einem sogenannten „Black-Pad“-Phänomen führen.
3. Immersionssilber
Immersionssilber ist eine kostengünstige Alternative zu ENIG. Dabei wird eine dünne Silberschicht auf die Kupferoberfläche aufgetragen. Silber hat eine gute elektrische Leitfähigkeit und Lötbarkeit. Außerdem verfügt es über eine ebene Oberfläche, wodurch es für Fine-Pitch-Komponenten geeignet ist. Allerdings neigt Silber zum Anlaufen, was mit der Zeit seine Lötbarkeit beeinträchtigen kann.
4. Tauchzinn
Eine weitere Option ist Tauchzinn. Es sorgt für eine glatte, ebene Oberfläche und gute Lötbarkeit. Zinn ist außerdem relativ preiswert. Es kann jedoch zur Bildung von Zinn-Whiskern neigen, die in Leiterplatten mit hoher Dichte zu Kurzschlüssen führen können.
Bei der Auswahl einer Oberflächenbeschaffenheit zu berücksichtigende Faktoren
1. Komponentenmontagetechnik
Wenn Sie die Oberflächenmontagetechnologie (SMT) mit Fine-Pitch-Komponenten verwenden, wird normalerweise eine flache Oberflächenbeschaffenheit wie ENIG, Immersionssilber oder Immersionszinn bevorzugt. Die unebene Oberfläche von HASL kann es schwierig machen, diese Komponenten genau zu platzieren und zu löten. Wenn Sie andererseits durchkontaktierte Komponenten verwenden, ist HASL möglicherweise eine kostengünstigere Option.
2. Kosten
Bei jedem Projekt spielen die Kosten eine Rolle. HASL ist im Allgemeinen die kostengünstigste Option, gefolgt von Immersionssilber und Immersionszinn. ENIG ist aufgrund der Materialien und des komplexen Beschichtungsprozesses am teuersten. Sie müssen die Kosten mit den Leistungsanforderungen Ihres Projekts in Einklang bringen.
3. Umgebungsbedingungen
Auch die Betriebsumgebung Ihrer Leiterplatte kann die Wahl der Oberflächenbeschaffenheit beeinflussen. Wenn die Leiterplatte hoher Luftfeuchtigkeit oder korrosiven Chemikalien ausgesetzt wird, wird eine Oberfläche mit guter Korrosionsbeständigkeit wie ENIG oder Immersionssilber empfohlen. HASL ist in diesen rauen Umgebungen möglicherweise nicht geeignet.
4. Elektrische Leistung
Einige Oberflächenbeschaffenheiten können einen Einfluss auf die elektrische Leistung Ihrer Leiterplatte haben. Beispielsweise verfügt das Gold in ENIG über eine hervorragende Leitfähigkeit, was für Hochfrequenzanwendungen von Vorteil sein kann. Wenn Ihre Hybrid-Dielektrikum-Leiterplatte für Hochgeschwindigkeitssignale ausgelegt ist, sollten Sie eine Oberfläche wählen, die den Signalverlust minimiert.
5. Haltbarkeit
Die Haltbarkeit Ihrer Leiterplatte ist ein weiterer Faktor. Wenn Ihre Leiterplatten vor dem Zusammenbau längere Zeit gelagert werden, ist ein Finish mit guter Oxidationsbeständigkeit wie ENIG oder Immersionssilber die bessere Wahl. HASL und Tauchzinn halten einer Langzeitlagerung möglicherweise nicht so gut stand.
Die Entscheidung treffen
Die Auswahl der geeigneten Oberflächenbeschaffenheit für Ihre Hybrid-Dielektrikum-Leiterplatte ist eine vielschichtige Entscheidung. Sie müssen alle oben genannten Faktoren und deren Anwendung auf Ihr spezifisches Projekt berücksichtigen. Es ist auch eine gute Idee, sich an Ihren Leiterplattenlieferanten zu wenden. Als Lieferant von Hybrid-Dielektrikum-Leiterplatten verfügen wir über das Fachwissen und die Erfahrung, um Ihnen bei der richtigen Wahl zu helfen.
Wir haben an zahlreichen Projekten mit unterschiedlichen Oberflächenveredelungen gearbeitet und können aufgrund unserer bisherigen Erfahrungen wertvolle Erkenntnisse liefern. Egal, ob Sie an einem arbeitenVerstärker-Hochfrequenzplatineoder einHochfrequenz-Wärmemanagement-LeiterplatteWir können Sie durch den Prozess der Auswahl der besten Oberflächenbeschaffenheit für Ihre Bedürfnisse begleiten.
Kontaktieren Sie uns für Ihre PCB-Anforderungen
Wenn Sie auf der Suche nach hybriddielektrischen Leiterplatten sind und Hilfe bei der Auswahl der Oberflächenbeschaffenheit benötigen, zögern Sie nicht, uns zu kontaktieren. Wir sind hier, um Sie von der Entwurfsphase bis zur Endproduktion zu unterstützen. Ganz gleich, ob Sie einen kleinen Prototypen oder eine Großserienproduktion haben, wir verfügen über die Kapazitäten, um Ihre Anforderungen zu erfüllen.
Lassen Sie uns zusammenarbeiten, um sicherzustellen, dass Ihr PCB-Projekt ein Erfolg wird. Wir sind bestrebt, qualitativ hochwertige Produkte und exzellenten Kundenservice anzubieten.
Referenzen
- „Printed Circuit Board Design: Principles and Applications“ von Mark I. Montrose
- „Handbook of Printed Circuit Manufacturing“ von Clyde F. Coombs Jr.
