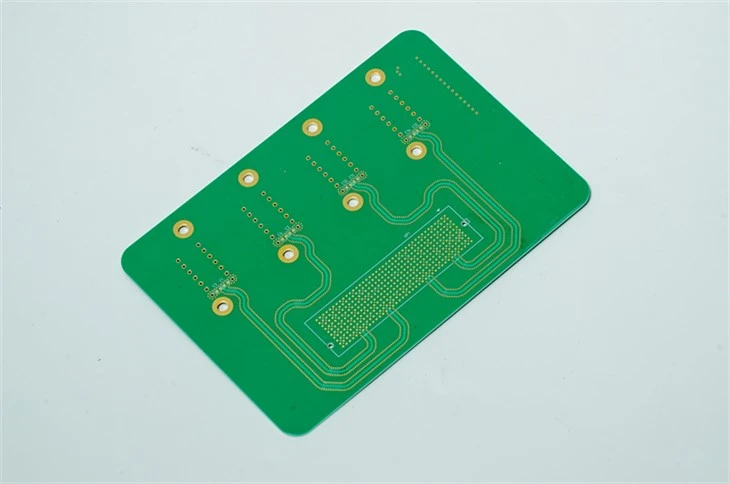

Hybrid -Dielektrikum

Ein Hybrid -Stackup High - Frequency PCB ist ein spezialisierter Typ von Multi - -Schichtschichtschicht. Sein definierendes Merkmal ist die Integration verschiedener Substratmaterialien (Laminat) mit unterschiedlichen dielektrischen Eigenschaften innerhalb einer einzelnen PCB -Struktur. Typically, it combines low-loss, high-performance materials (such as Rogers RO4000 series, Taconic RF series, or PTFE-based materials) for high-frequency/RF signal layers (eg, millimeter-wave, 5G, radar), with standard FR4 material for Low - Frequenz-, Digital -Signal-, Strom- und Kontrollschichten.
Dieses hybride Design zielt darauf ab, sowohl Leistung als auch Kosten zu optimieren: Hoch - Frequenzsignalspuren verwenden spezialisierte Materialien, um die Signalintegrität und einen minimalen Verlust zu gewährleisten, während weniger kritische Abschnitte das wirtschaftlichere FR4 -Material verwenden. Hybrid -PCBs werden häufig verwendet, um hohe - Frequenzanwendungen wie Kommunikationsbasisstationen, Satellitenkommunikation, Radarsysteme, hohe - -Schnetzwerkgeräte und erweiterte Testinstrumente zu fordern.

Anfrage senden

Produkteigenschaften

1. optimierte elektrische Leistung
HF -Signalwege verwenden Materialien mit niedrigem Dissipationsfaktor (DF) und stabiler Dielektrizitätskonstante (DK), wodurch die Signalschwächung und -verzerrung signifikant reduziert werden.

2. Kosten - Effektivität
Verwendet teure HF -Materialien nur in kritischen hohen - -Frequenzbereichen und wirtschaftlicher FR4 an anderer Stelle, wodurch die gesamten Herstellungskosten effektiv gesenkt werden.

3.. Entwurfsflexibilität
Ermöglicht den Ingenieuren, das am besten geeignete Material für verschiedene Schichten basierend auf der Signalfrequenz, Leistung und Kritikalität auszuwählen.

4. Thermisches Management
Einige HF -Materialien bieten eine bessere thermische Leitfähigkeit und Unterstützung von Wärmeableitungen in Leistungsbereichen.

5. Mechanische Stärke und Zuverlässigkeit
FR4 bietet eine gute mechanische Festigkeit und Starrheit und unterstützt die strukturelle Stabilität des gesamten Vorstands.

6. Komplexer Herstellungsprozess
Die Hybridstruktur erhöht die Herstellungskomplexität und erfordert spezielle Laminierungsprozesse, Bohrtechniken (z. B. Laserbohrungen) und Ätzsteuerung, um eine zuverlässige Bindung und Verknüpfung (z. B. PTH über Zuverlässigkeit) zwischen verschiedenen Materialgrenzflächen zu gewährleisten. Dies ist seine Hauptherausforderung.

7. Überlegungen zur Materialkompatibilität
Unterschiedliche Materialien können unterschiedliche Koeffizienten der thermischen Expansion (CTE) und der Feuchtigkeitsabsorptionsraten aufweisen, die während des Designs und der Herstellung sorgfältig berücksichtigt werden müssen, um Delaminierung, Verzerrungen oder Vernetzung des Versagens zu verhindern.

8. Impedanzkontrolle Präzision
Erfordert eine extrem genaue Impedanzkontrolle auf HF -Schichten, stützt sich auf stabiles Material DK und strenge Prozesskontrolle.
