Hallo, liebe Technikbegeisterte! Als Lieferant von Halbleitertest-Leiterplatten habe ich aus erster Hand gesehen, wie wichtig die Komponentenplatzierung für die Gesamtleistung dieser Platinen ist. In diesem Blog werde ich die wichtigsten Komponentenplatzierungsregeln für Halbleitertest-PCBs aufschlüsseln, damit Sie das Beste aus Ihren Designs herausholen können.
1. Behalten Sie die Signalintegrität im Auge
Die Signalintegrität ist wie das Rückgrat jeder Leiterplatte, insbesondere für Halbleitertests. Beim Platzieren von Komponenten muss darauf geachtet werden, dass die Signale reibungslos von einem Punkt zum anderen übertragen werden können. Einer der wichtigsten Punkte, die es zu berücksichtigen gilt, ist die Länge der Spuren. Längere Leitungen können zu mehr Signalverlust und Störungen führen. Versuchen Sie daher, sie so kurz wie möglich zu halten.
Bei Hochgeschwindigkeitssignalen müssen Sie auch auf die Impedanzanpassung achten. Eine nicht angepasste Impedanz kann Reflexionen verursachen, die die Signalqualität beeinträchtigen. Platzieren Sie Komponenten so, dass eine einfache Verlegung von Leiterbahnen mit gleichbleibender Impedanz möglich ist. Wenn Sie es beispielsweise mit Differentialpaaren zu tun haben, sollten Sie diese so lange wie möglich nahe beieinander und parallel halten. Dies trägt dazu bei, die Ausgewogenheit der Signale aufrechtzuerhalten und elektromagnetische Störungen (EMI) zu reduzieren.
Ein weiterer Aspekt der Signalintegrität ist die Vermeidung von Übersprechen. Übersprechen tritt auf, wenn die elektromagnetischen Felder benachbarter Leiterbahnen einander stören. Um dies zu verhindern, halten Sie Hochgeschwindigkeitsleitungen voneinander fern. Sie können auch Erdungsleiterbahnen oder -ebenen als Abschirmungen dazwischen verwenden.
2. Wärmemanagement
Halbleiterbauteile können im Betrieb erhebliche Wärmemengen erzeugen. Bei unsachgemäßer Bewältigung kann diese Hitze zu Leistungseinbußen und sogar zu Schäden an den Komponenten führen. Aus diesem Grund ist das Wärmemanagement bei der Platzierung von Komponenten von großer Bedeutung.
Platzieren Sie zunächst Hochleistungskomponenten in Bereichen mit guter Belüftung. Möglicherweise möchten Sie in diesen Bereichen Kühlkörper oder Lüfter verwenden, um die Wärme effektiver abzuleiten. Stellen Sie sicher, dass um diese Komponenten herum genügend Platz vorhanden ist, damit die Luft ungehindert strömen kann.
Auch die Gruppierung von Komponenten mit ähnlicher Verlustleistung kann hilfreich sein. Auf diese Weise können Sie gezieltere thermische Lösungen für jede Gruppe entwerfen. Sie könnten beispielsweise einen eigenen Kühlkörper für eine Gruppe von Hochleistungschips haben.
Es ist auch wichtig, wärmeempfindliche Komponenten nicht zu nahe an Hochleistungskomponenten zu platzieren. Komponenten wie Sensoren oder bestimmte Arten von Speicherchips können durch übermäßige Hitze beeinträchtigt werden. Bewahren Sie sie daher in kühleren Bereichen der Platine auf.
3. Mechanische Überlegungen
Bei der physischen Anordnung der Komponenten auf einer Halbleitertestplatine geht es nicht nur um die Funktionalität; es muss auch mit dem mechanischen Design des Gesamtsystems zusammenarbeiten. Sie müssen darüber nachdenken, wie die Leiterplatte montiert wird, wo sich die Anschlüsse befinden und wie sie in das Gehäuse passt.
Stellen Sie bei den Befestigungslöchern sicher, dass diese so platziert sind, dass eine einfache und sichere Installation der Leiterplatte möglich ist. Lassen Sie um diese Löcher herum genügend Freiraum, um eine Beeinträchtigung anderer Komponenten zu vermeiden.
Steckverbinder sind ein weiterer wichtiger mechanischer Aspekt. Platzieren Sie sie an zugänglichen Orten, damit Sie Kabel oder andere Geräte problemlos anschließen können. Berücksichtigen Sie auch die Ausrichtung der Anschlüsse, da diese Einfluss darauf haben kann, wie die Leiterplatte mit dem Rest des Systems interagiert.
Denken Sie auch an die Gewichtsverteilung der Komponenten auf der Platine. Eine ungleichgewichtige Leiterplatte kann zu Problemen bei Installation und Betrieb führen. Versuchen Sie daher, die Komponenten gleichmäßig auf der Platine zu verteilen.
4. Testbarkeit
Da es sich um Halbleitertest-Leiterplatten handelt, ist die Testbarkeit ein Muss. Sie müssen die Komponenten auf der Platine leicht erreichen und testen können. Eine Möglichkeit, dies zu erreichen, besteht darin, Testpunkte strategisch zu platzieren. Testpunkte sind kleine Pads auf der Leiterplatte, die den Anschluss von Testgeräten wie Multimetern oder Oszilloskopen ermöglichen.
Platzieren Sie Testpunkte in der Nähe kritischer Komponenten oder Knoten auf der Platine. Auf diese Weise können Sie schnell die Spannung, den Strom oder andere elektrische Parameter überprüfen, ohne lange Leiterbahnen verfolgen oder die Platine zerlegen zu müssen.
Stellen Sie sicher, dass die Testpunkte groß genug sind, um sie leicht prüfen zu können. Sie möchten sich nicht die Mühe machen, eine winzige Sonde an einen mikroskopisch kleinen Testpunkt anzuschließen. Beschriften Sie die Testpunkte außerdem deutlich, damit Sie leicht erkennen können, wozu sie dienen.
5. Komponentenfreigabe
Aus elektrischen und mechanischen Gründen ist es wichtig, den Komponenten genügend Freiraum zu geben. Elektrisch gesehen können zu nahe beieinander liegende Komponenten Kurzschlüsse oder andere elektrische Probleme verursachen. Mechanisch kann es schwierig sein, die Platine zusammenzubauen oder zu reparieren, wenn die Komponenten überfüllt sind.
Befolgen Sie die Empfehlungen des Herstellers zum Komponentenabstand. Unterschiedliche Komponenten stellen aufgrund ihrer Größe, Form und elektrischen Eigenschaften unterschiedliche Anforderungen. Beispielsweise benötigen Elektrolytkondensatoren aufgrund ihrer zylindrischen Form und der Möglichkeit einer Quellung oft mehr Freiraum.
Lassen Sie zwischen den Bauteilen ausreichend Platz zum Löten. Sie müssen die Lötstellen leicht erreichen können, ohne versehentlich andere Komponenten zu berühren. Dies ist besonders wichtig für oberflächenmontierte Komponenten, die kleiner und enger beieinander liegen.
6. Kompatibilität mit anderen PCB-Typen

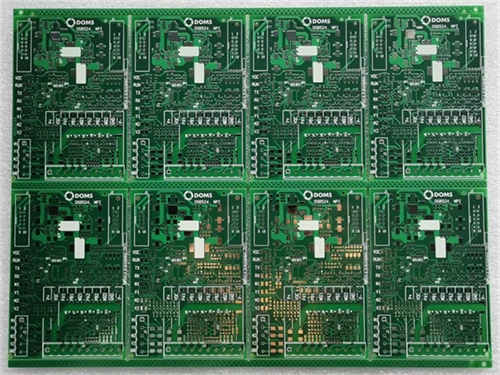

Als Lieferant von Halbleitertest-Leiterplatten beschäftigen wir uns oft mit verschiedenen Arten von Leiterplatten, wie zHalogenfreie Leiterplatte,Micro-LED-Platine, UndHochfrequenz-Hochgeschwindigkeitsplatine. Wenn Sie Komponenten auf Halbleitertest-Leiterplatten platzieren, müssen Sie deren Kompatibilität mit diesen anderen Leiterplattentypen berücksichtigen.
Wenn Sie beispielsweise eine Halbleitertest-Leiterplatte entwerfen, die in Verbindung mit einer Hochfrequenz-Hochgeschwindigkeits-Leiterplatte verwendet wird, müssen Sie sicherstellen, dass die Platzierung der Komponenten keine zusätzlichen Störungen oder Signalverschlechterungen verursacht. Die Hochfrequenzsignale auf der anderen Leiterplatte können sehr empfindlich sein, daher müssen Sie bei der Anordnung Ihrer Komponenten besonders vorsichtig sein.
Wenn Sie mit einer halogenfreien Leiterplatte arbeiten, stellen Sie außerdem sicher, dass die von Ihnen verwendeten Komponenten ebenfalls halogenfrei sind. Dies ist aus Umweltschutzgründen wichtig und um die Gesamtqualität und Leistung der Leiterplatte sicherzustellen.
Abschluss
Da haben Sie es also – die wichtigsten Regeln für die Komponentenplatzierung für Halbleitertest-Leiterplatten. Unter Berücksichtigung von Signalintegrität, Wärmemanagement, mechanischen Überlegungen, Testbarkeit, Komponentenabstand und Kompatibilität mit anderen PCB-Typen können Sie eine Hochleistungs-Halbleitertest-PCB entwerfen.
Wenn Sie auf der Suche nach Halbleitertest-Leiterplatten sind oder Fragen zur Komponentenplatzierung haben, zögern Sie nicht, uns zu kontaktieren. Wir sind hier, um Ihnen bei der Entwicklung der bestmöglichen Leiterplatte für Ihre Halbleitertestanforderungen zu helfen. Lassen Sie uns ein Gespräch beginnen und sehen, wie wir gemeinsam Ihr Projekt zum Leben erwecken können!
Referenzen
- Handbuch zum Design von Leiterplatten, dritte Auflage von William D. Reeve
- High-Speed Digital Design: Ein Handbuch der schwarzen Magie von Howard Johnson und Martin Graham
