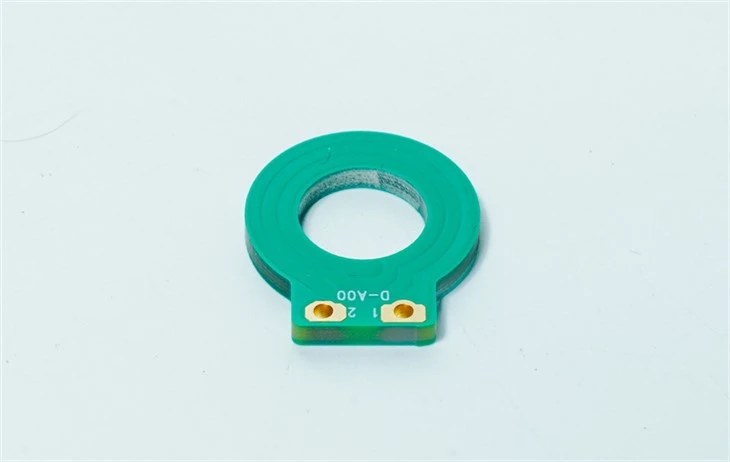

Schwere Kupferplatine

Eine schwere Kupferplatine ist eine gedruckte Leiterplatte, auf der die leitende Schicht (typischerweise Kupferfolie) deutlich dicker ist als die von Standard -PCBs. Standard -PCBs haben typischerweise Kupfergewichte im Bereich von 0,5 oz/ft² (ca. . 17.5 µm oder 0,7 mil) bis 2 oz/ft² (ca. . 70 µm oder 2,8 mil). Schwere Kupfer -PCBs beziehen sich im Allgemeinen auf Boards mit Kupfergewichten ab 3 oz/ft² (ca. . 105 µm) und darüber. Extreme oder ultra schwere Kupfer -PCBs können sich auf Gewichte von 10 oz/ft² (ca. . 350 µm) oder sogar höher beziehen (z. B. 20 oz/ft² oder 700 µm). Die Herstellung schwerer Kupfer -PCB erfordert spezielle Ätz- und Beplattierungsprozesse, da Standardmethoden Schwierigkeiten haben, das dicke Kupfer zu verarbeiten und gleichzeitig die Präzision für feine Merkmale aufrechtzuerhalten.
Der Kernwert von schweren Kupfer -PCBs liegt in ihren außergewöhnlichen Strom - Tragfähigkeit und thermische Verwaltungsfunktionen, ergänzt durch erhöhte mechanische Festigkeit. Dies macht sie zur idealen Wahl für High - Power, High - Strom und High - Zuverlässigkeitsanwendungen. Obwohl sie höhere Herstellungskosten und komplexere Prozesse aufweisen, sind die Leistung und die Zuverlässigkeitsvorteile in Anwendungen, die sich mit extremen elektrischen oder thermischen Lasten befassen, häufig unverzichtbar.

Anfrage senden

Produkteigenschaften

Signifikant erhöhte Kupferdicke

Bereich: Kupfergewicht größer oder gleich 3 oz/ft² (105 μm), wobei extrem schweres Kupfer 10 ~ 20 oz/ft² (350 ~ 700 μm) oder höher erreicht.
Vergleich: Fart überschreitet die Standard -PCBs (typischerweise 0,5 ~ 2 oz/ft²).

Hochstrom - Tragfähigkeit

Eigenschaften:
Reduzierter Widerstand über größeres Leiterkreuz - Abschnitte, minimieren \\ (i^2r \\) Verluste.
Beispiel: Eine 3 -Unzen -Kupferspur (1 mm Breite) trägt 15 ~ 20a gegen . 3 ~ 5a für 1 Unzen.
Vorteil: kritisch für hohe - Stromversorgungssysteme (z. B. Kraftwerfer, Motorantriebe) ohne Überhitzung.

Vorgesetzter thermisches Management

Eigenschaften:
Die thermische Leitfähigkeit des Kupfers (401 W/(m · k)) ermöglicht eine integrierte Wärmespreize.
Löst Wärme durch Flugzeuge und plattiert durch {- Löcher (PTH), wodurch Hotspots um 30%~ 50%reduziert werden.
Vorteil: Verbessert die Zuverlässigkeit von Leistungskomponenten (z. B. IGBTs) mit weniger externen Kühlkörper.

Verbesserte mechanische Robustheit

Eigenschaften:
Verstärkt über Wände (plattiert Kupfer bis zu 10 × dicker) widerstehen thermischer Zyklusspannung.
Unterstützt schwere Komponenten (Transformatoren, Kondensatoren) mit verbesserter Vibrationsbeständigkeit.
Vorteil: Erweitert die Lebensdauer der PCB in Automobil-/Industrieanwendungen.

Entwurfsintegrationsfähigkeit

Eigenschaften:
Mixed copper weights: Combine fine traces (≤10 mil) and high-current copper zones (>100 mil) auf einem Brett.
3D -Kupferstrukturen: Plattierte Kupfersäulen/eingebettete Kühlkörper für die thermische/elektrische Optimierung.
Vorteil: Vereinfacht die Integration von Power+Control Circuits (z. B. ALL - in - One Power Supply PCBs).

Spezielle Herstellungsprozesse

Schlüsseltechniken:
Differentialsätzung: Laserablation + chemische Ätzen zur Kontrolle der Unterschnitte (Aufrechterhaltung der Spurenintegrität).
Step plating: Multi-layer deposition for ultra-thick copper (>20 oz).
Herausforderung: kostet 30% ~ 100% höher als die Standard -PCBs und erfordert fortschrittliche Geräte.

Produktanwendungsfeld

Leistungsumwandlungssysteme

Netzteile:
- High-density server PSUs (>1000W), industrielle AC/DC -Konverterer
- Ups Power Busse und Wechselrichtermodule
Rand: Griff 200a+ Strom mit<3% voltage drop, 40% better heat dissipation

Erneuerbare Energien & Speicherung

Solar/Wind:
Oder
- Windturbinenwandlermodule
EV -Systeme:
- auf - Board -Ladegeräten (OBC), BMS Master Boards
Oder
Rand: Stabiler Betrieb bei 105 Grad +, verlängert die Produktlebensdauer

Industrieautomatisierung

Motorkontrolle:
- Servo -Laufwerke für Industrie -Roboter, VFD -Stromstadien
{Oder
Schweißausrüstung:
- Bogenschweißer -Leistungsmodule (500A -Impulsstrom)
Rand: widersteht der Vibration, reduziert die thermischen Fehler um 30%

Transport & Luft- und Raumfahrt

Eisenbahntransit:
{Oder
Luft- und Raumfahrt:
- Flugzeugmotorensteuerungssysteme, Radar -Netzteile
- Satellitenkraftverteilungseinheiten (PDU)
Rand: entspricht mil - std -810g Schockstandards, arbeitet bei -55 Grad ~ 125 Grad

Medizin und Verteidigung

Medizinprodukte:
- MRI -Gradientenverstärker, x - Strahlengenerator HV -Schaltungen
Verteidigungsausrüstung:
- Militärfahrzeug E - Laufwerke, Naval Radar Power Systems
- High - Energy Laser Weapon Power Module
Kante: Ultra - hohe Zuverlässigkeit (MTBF> 100K Stunden), EMI -Schirm
